SERIE AGP-P
Versione pneumatica – flusso in linea – p.max 200 bar
Caratteristiche tecniche
Tipo di collegamento
Raccordi esterni maschio ed elementi sagomati
Attacco apparecchiatura da testare
Colonna FA della tabella dimensionale
Collegamento tubo flessibile
Colonna UNF della tabella dimensionale
Azionamento
Pneumatico
Materiale
Acciaio inossidabile
Pressione di esercizio
0-200 BAR – PER PRESSIONI SOTTO VUOTO RICHIEDERE SPECIFICHE
Condotto centrale
Passaggio libero
Specifiche
Doppio sistema di sicurezza aggiuntivo contro la disconnessione involontaria, pressione aria compressa 4-6 bar

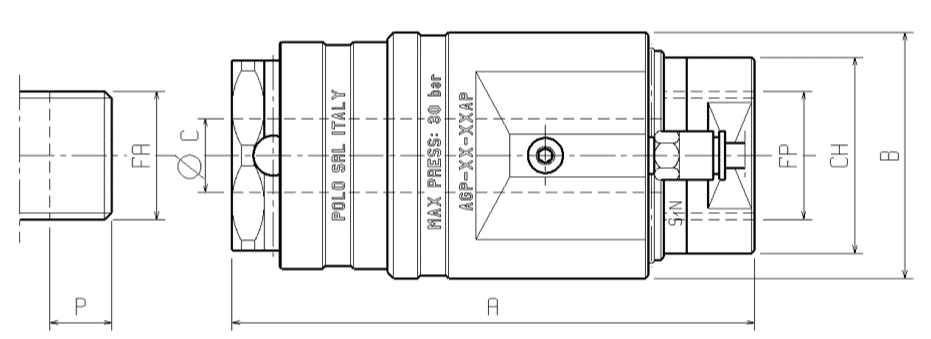

Tabella Dimensionale
(misure indicative, in mm)
| CODE | A | UNEXPECTED | UNGAUGED | UNSCRUPULOUS | UNBOUNDED | FA(*) | VANDALISM | WEIGHT (Kg) |
|---|---|---|---|---|---|---|---|---|
| AGP-14-14P | 72.5 | 30 | 19 | 1/4′′G | 5 | 1/4′′G | 9 | 0.20 |
| AGP-38-38P | 77.5 | 34 | 22 | 3/8”G | 8.5 | 3/8”G | 9 | 0.25 |
| AGP-12-12P | 85 | 40 | 27 | 1/2′′G | 12 | 1/2′′G | 10 | 0.35 |
| AGP-34-34P | 87.5 | 45 | 32 | 3/4′′G | 16 | 3/4′′G | 10 | 0.45 |
| AGP-1-1P | 95 | 57.5 | 41 | 1”G | 16.5 | 1”G | 10 | 0.51 |
The graft connection and disconnection steps can only be carried out when the working pressure is zero.
